Kreuzrollenlager
Rollenlager mit überkreuz angeordneten Zylinderrollen
-
Kreuzrollenlager sind für Anwendungen, die höchste Steifigkeit und Präzision bedürfen, geeignet. In diesen Rollenlagern sind die Zylinderrollen überkreuz angeordnet um direkten Kontakt zu den Laufbahnen zu ermöglichen. Diese Struktur schafft höchste Stabilität und kann verschiedene Belastungen gleichzeitig aufnehmen: Axiallast, Radiallast und Kippmomente. So wird eine stabile Rotation ermöglicht - auch unter harschen Arbeitsbedingungen. Zwar nehmen diese Lager dynamisch Belastungen auf, allerdings ist ihre Rotationsgeschwindigkeit auf Grund der überkreuzten Anordnung der Wälzkörper reduziert. Zudem haben sie ein geringes Lagerspiel, sodass sie empfindlich gegeüber Verformungen der Montagestruktur sind und so mit höchster Vorsicht eingebaut werden sollten.
Normalerweise stellen wir diese Zylinderrollenlager aus 42CrMo4 Stahl und mit gehärteten Laufbahnen her um die Widerstandsfähigkeit zu maximieren. Aber je nach Kundenanforderungen können auch Maßanfertigungen vorgenommen werden um den spezifischen Projektvorgaben gerecht zu werden.

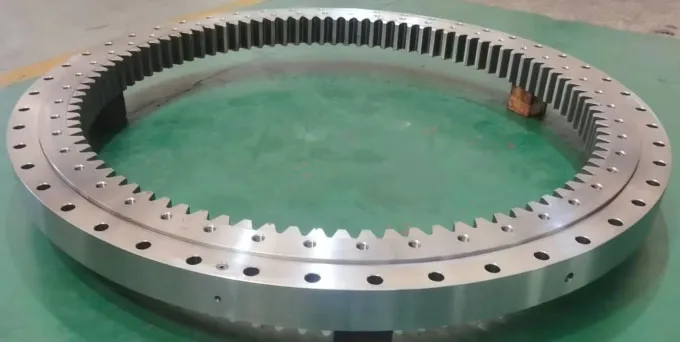

LYXQL kann Kreuzrollenlager mit Durchmessern bis zu 20m produzieren, mit Getriebemodulen bis zu 45mm.
mit externem, internen oder ohne Getriebe. Jede Ausführung wird mit Innen- und Außenringen, Wälzkörpern (Rollen), Abstandshaltern (Käfigen) und Dichtungen gefertigt. Für noch mehr Widerstandsfähigkeit können die Wälzlager auch mit Schutzmechanismen gegen Staub und Asche ausgestattet werden - je nach Ihren spezifischen Produktanforderungen. Kreuzrollenlager sind in 3 verschiedenen Konfigurationen erhältlich:

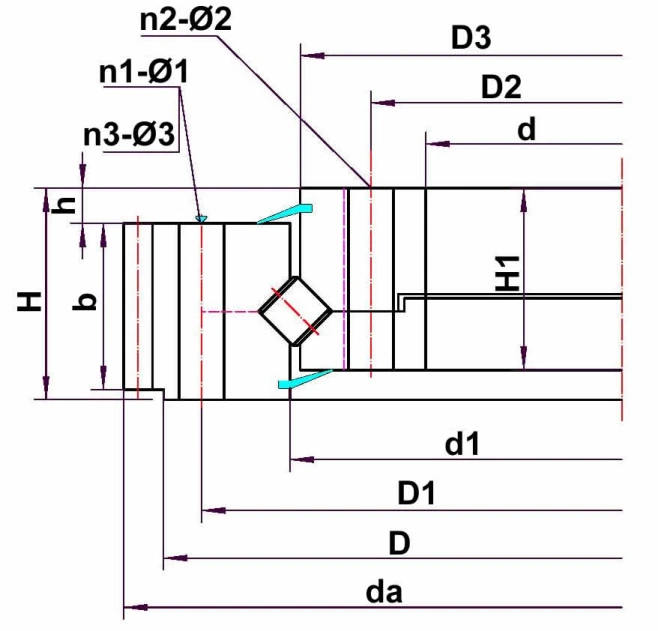

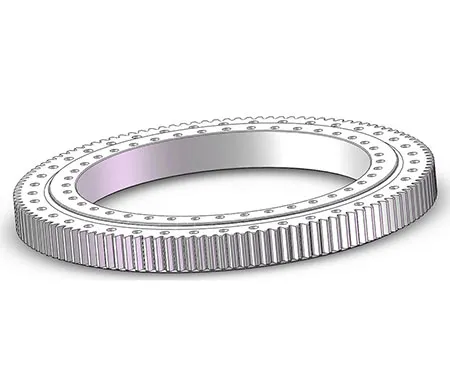

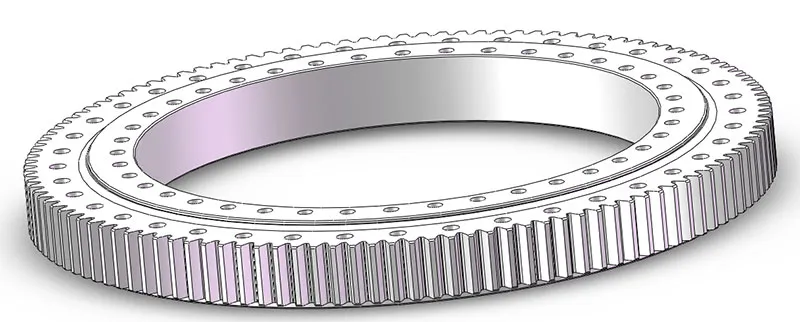

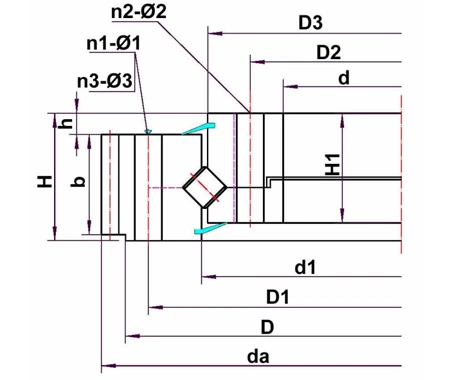

Dieses Lager hat die Zahnräder am Außenring und ist geeignet für Anwendungen bei denen der Zahnradeingriff außen sitzt. Auf Grund der externen Position benötigen diese Wälzlager mehr Platz beim Einbau als Lager mit internen Zahnrädern. Diese Lager benötigen mehr Platz bei der Montage als Lager mit Innengetriebe.

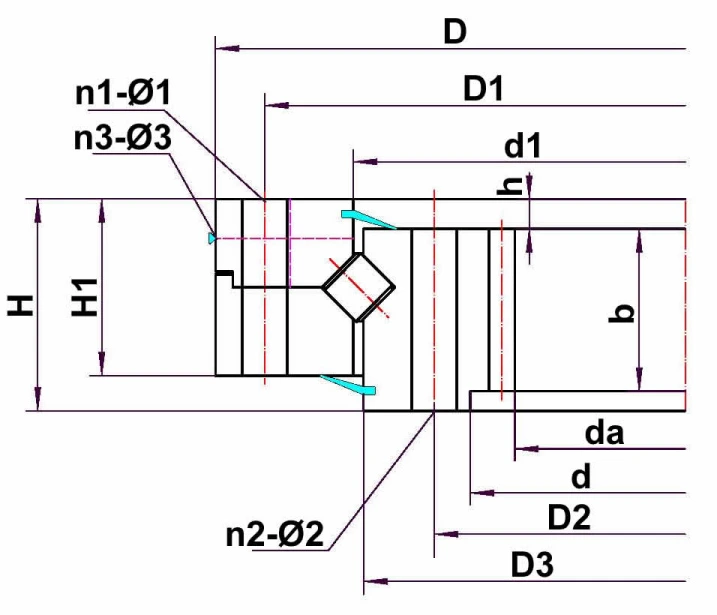

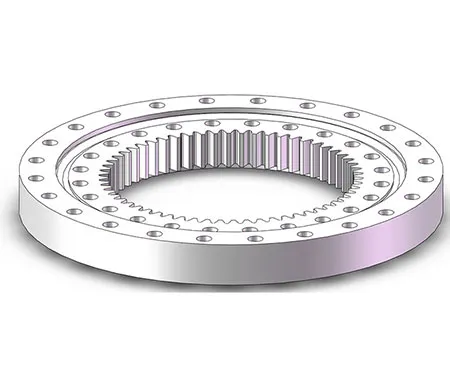

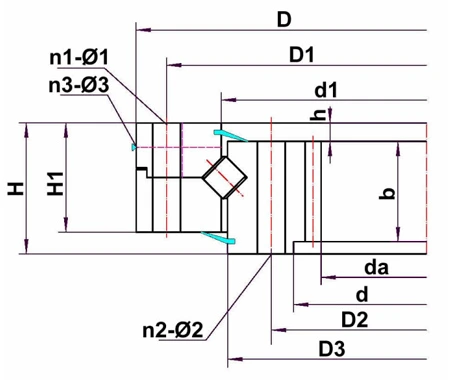

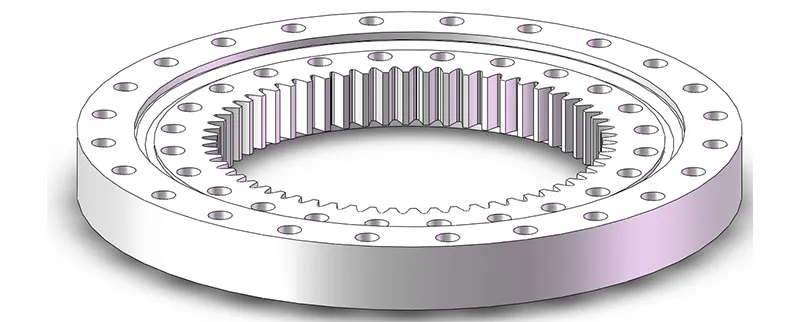

In diesen Wälzlagern sind die Zahnräder innen, sodass auch der Zahnradeingriff innen sitzen kann. Hierbei wird viel Platz gespart und weniger Platz bei der Montage benötigt, sodass sich diese Lager besonders für Anwendungen mit wenig Platz eignen.

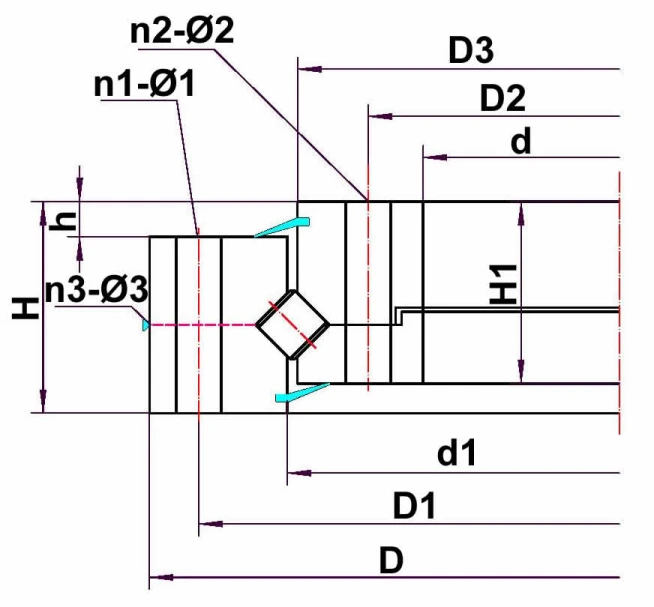

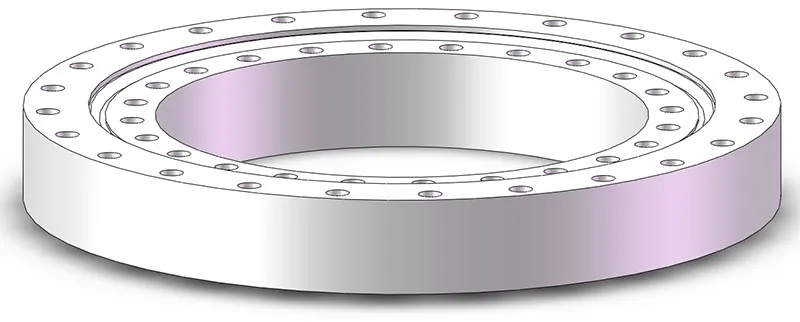

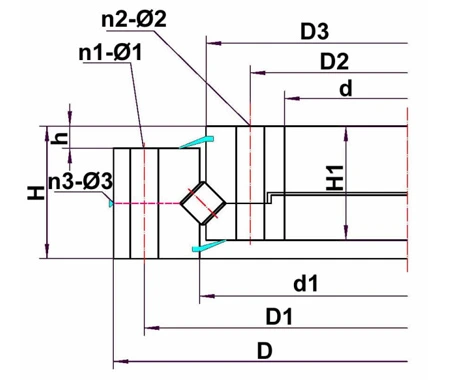

Diese Wälzlager oder Gleitlager haben glatte Innen- und Außenringe ohne Zahnräder. Sie werden für Anwendungen eingesetzt, bei denen keine Interaktion mit Getrieben notwendig ist..
Unsere Produkte werden für Windkraftanlagen, Marineausrüstung, Tunnelbohrmaschinen und Baumaschinen eingesetzt. Vor allem unsere Produktlösungen für Windturbinen sind beliebt auf dem Markt und bekannt für ihre individuelle Anpassbarkeit an Kundenanforderungen.
Wälzlager für Baumaschinen

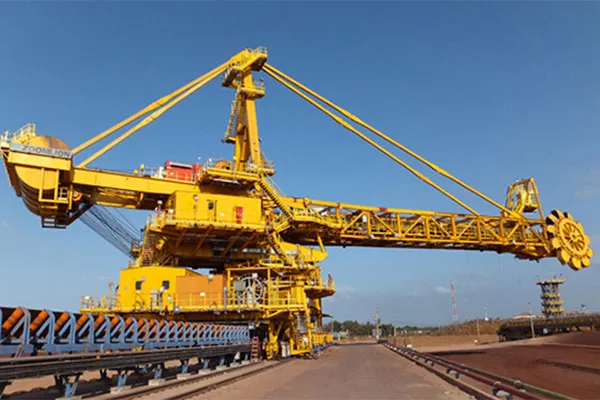

Wälzlager für Schaufelradbagger
Diese Vierpunktlager sind mit Rollen als Wälzkörper ausgestattet und haben 4 Kontaktpunkten auf der Laufbahn. Durch kompakte Struktur und flexible Rotation können diese Lager simultan Axial- und Radiallast sowie Kippmomenten und Einzellasten standhalten.
Diese zweireihigen Wälzkörper haben zwei Reihen mit Kugeln, die Kontakt mit der Laufbahn haben. Jede Reihe der Stahlkugeln trägt jeweils Belastungen von oben oder unten. Dieser Aufbau bietet verschiedene Vorteile wie größere Fehlertoleranz beim Einbau und...
Dreireihige Zylinderrollenlager eignen sich für Anwendungen mit außergewöhnliche Belastungsverteilungen. Die drei Reihen Rollen ermöglichen Belastungsverteilung auf unterschiedliche Reihen, jeweils Axialbelastungen, Radialbelastungen und Kippmomente.
Die Kombi-Drehverbindungen haben Rollen und Kugeln zugleich als Wälzkörper, was besondere Ausgeglichenheit beim Aufnehmen der Belastungen schafft. Die Rollen bauen direkten Kontakt zu den Laufbahnen auf und garantieren Steifigkeit und Stabilität.
Wir sind Experten für Großwälzlager für Windkraftanlagen und Tunnelbohrmaschinen. Wir liefern höchste Qualität, bieten Expertise und zuverlässigen Service.
