Vierpunktlager

Vierpunktlager

Wälzlager, einreihig mit Rollen

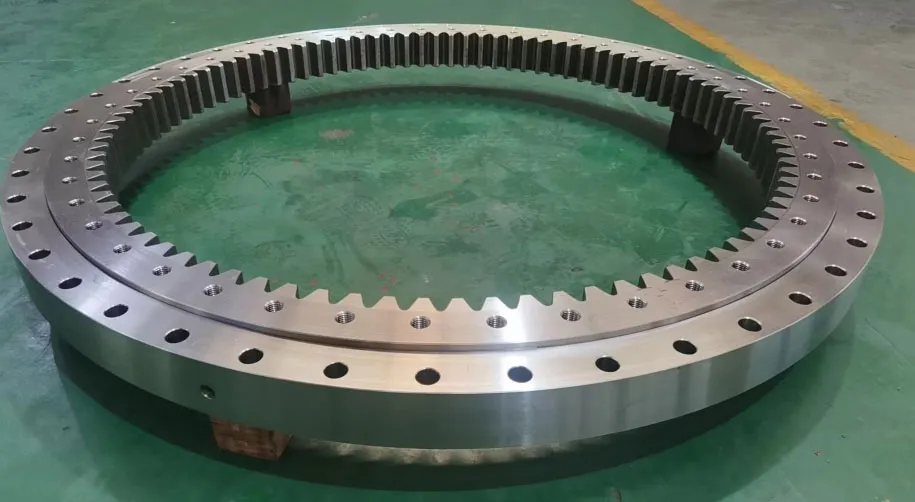

Vierpunktlager
Vierpunktlager Vierpunktlager

Diese Vierpunktlager sind mit Rollen als Wälzkörper ausgestattet und haben 4 Kontaktpunkten auf der Laufbahn. Durch kompakte Struktur und flexible Rotation können diese Lager simultan Axial- und Radiallast sowie Kippmomenten und Einzellasten standhalten.

Ein großer Vorteil dieser Wälzlager ist seine kompakte Querschnittsgröße und leichtes Gewicht im Vergleich zu anderen Wälzkörpern. Diese Wälzlager werden aus 42CrMo4 Stahl gefertigt und die Laufbahnen werden gehärtet um größeren Belastungen standzuhalten. Je nach Kundenanforderungen und Projektvorgaben können diese Lager auch aus anderen Materialien gefertigt werden.

Kostenvoranschlag erhalten
Produktionskapazitäten

LYXQL hat eine starke Expertise in der Herstellung von Vierpunktlagern und kann sowohl integrierte als auch segmentierte Lager produzieren. Unsere Wälzlager sind mit Durchmessern bis zu 12m als integrierte Lager sowie mit bis zu 20m Durchmesser als segmentierte Lager erhältlich.

Wir können außerdem unterschiedlichste Getriebegrößen herstellen, min. 4 und max. 45.

(Wir können alle Wälzlager je nach Kundenanforderungen auch individuell anpassen und Maßanfertigungen vornehmen)

Vierpunktlager
Optionen für Wälzlager

Wälzlager gibt es in 3 Hauptkonfigurationen: Außengetriebe, Innengetriebe und ohne Getriebe. Alle Konfigurationen bestehen aus einem Innen- und Außenring, Stahlkugeln, Abstandshaltern (Käfige) und Dichtungen. Je nach Anwendung können auch spezielle Schutzmechanismen gegen Staub und Asche eingebaut werden.

Optionen für Wälzlager

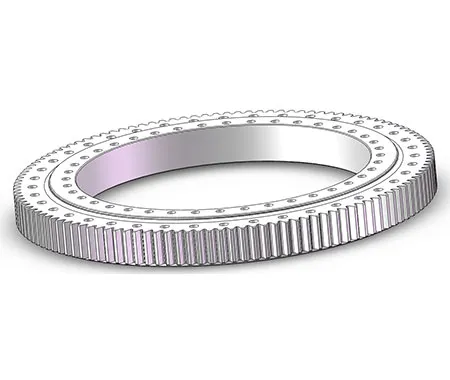

Wälzlager mit Außengetriebe
Wälzlager mit Außengetriebe

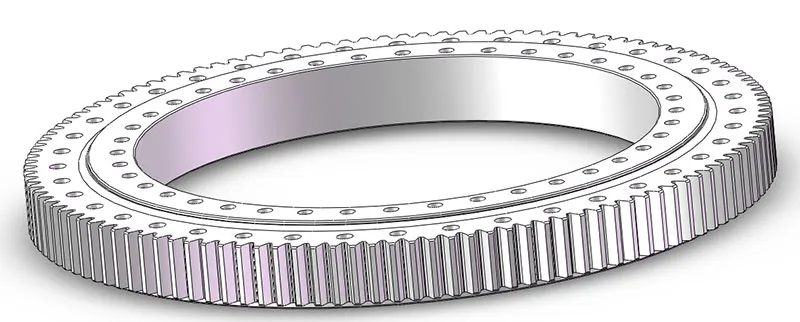

Dieses Lager hat die Zahnräder am Außenring und ist geeignet für Anwendungen bei denen der Zahnradeingriff außen sitzt. Auf Grund der externen Position benötigen diese Wälzlager mehr Platz beim Einbau als Lager mit internen Zahnrädern.

Anfrage
Technische Parameter

Die folgenden Spezifikationen basieren auf einer früheren Version unseres Katalogs. Falls Sie aktuelle Daten oder individuelle Konfigurationen benötigen, kontaktieren Sie uns gerne direkt.

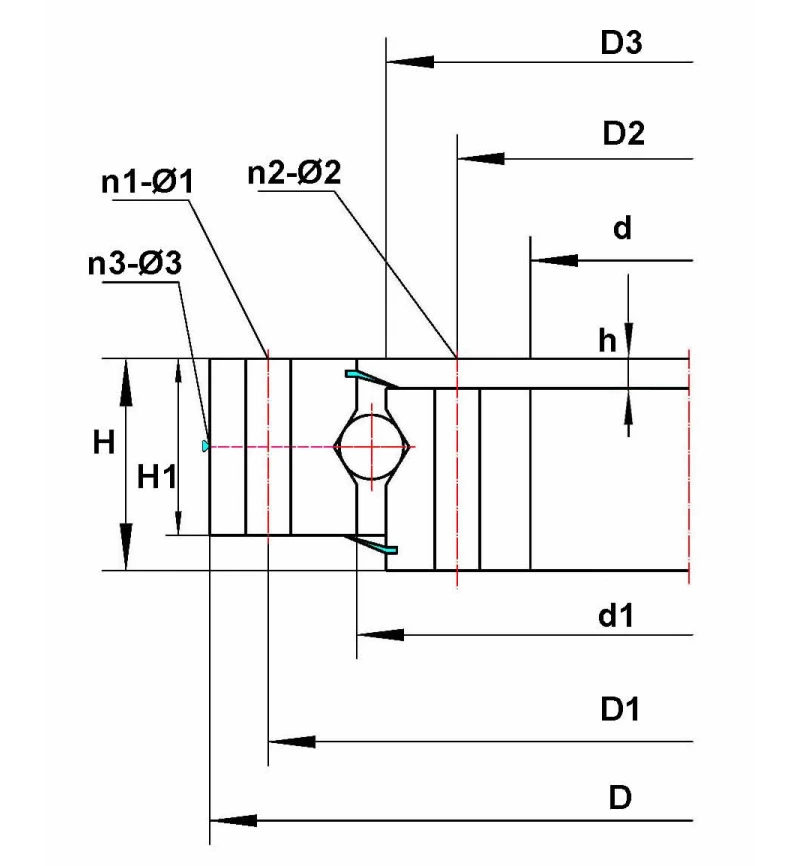

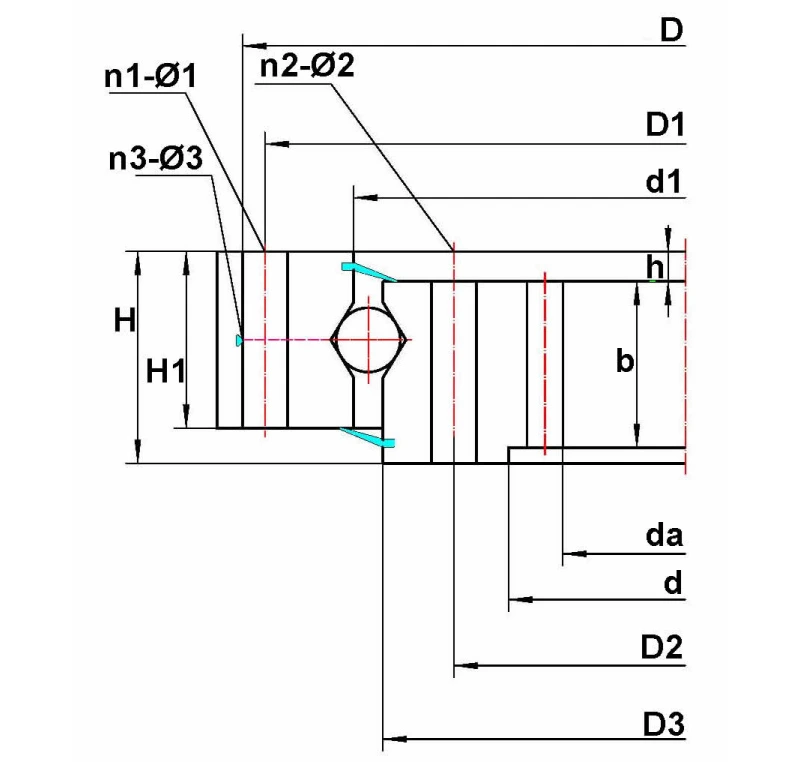

Bezeichnung Grenzabmessungen Bohrungsdurchmesser Konstruktionsmaße Getriebeparameter Grundlastwerte Masse
D d H D1 D2 n1 n2 ⌀1 ⌀2 D3 d1 H1 h n3 ф3 m Da Z b x Coa
mm mm mm mm mm mm mm 104N kg
D178794 694 470 77 630 500 18 18 M16 18 567.5 564.5 64 13 6 M10X1 6 696 114 60 0 157 93.1
1787/600G 786 600 72 740 636 20 24 M18X2.5 19 689 691 60 7 4 ZG1/8in 6 789 131 50 0 107 94.1
1787/674G2 853 674 70 825 709 34 23 20 M20 764 768 59 10 2 ZG1/8in 7 889 125 50 0 183 89
1787/674G2K 853 674 70 825 709 34 24 18 18 764 768 59 10 2 ZG1/8in 7 889 125 50 0 183 88.6
1787/710G2 894 710 67 845 744 8 8 M10 M10 798 806 58 9 3 M10X1 6 924 152 55 0 179 107
1787/710G2K 894 710 67 875 760 8 12 M10 M12 798 806 58 9 3 M10X1 6 924 152 55 0 179 107
1787/710G2K1 894 710 67 865 744 20 20 13 13 798 806 58 9 4 M10X1 6 924 152 55 0 179 107
1787/800G 1050 800 90 1012 838 30 30 20 20 923 927 76 16 3 M10X1 6 1092 180 60 0 215 217
1787/800GK 1050 800 90 1012 838 30 30 20 20 923 927 76 16 3 M10X1 6 1092 180 60 0 215 217
1788/1040G2 - 1040 80 1220 1080 30 30 M16 17.5 1153 1157 70 10 - - 10 1314.1 125 70 0 297 251
1787/1060G 1335 1060 109 1295 1105 24 24 M20 22 1198 1202 100 9 4 M8X1 10 1388 138 80 -0.6 501 407
1787/1075 1365 1075 120 1310 1130 36 36 26 26 1218 1222 105 15 4 M8X1 8 1424 176 90 0 463 463
1787/1075K 1365 1075 130 1310 1130 36 36 24 24 1218 1222 105 10 - - 10 1420 140 120 0 463 550
1787/1075G2 1365 1075 120 1310 1130 36 36 24 24 1218 1222 105 15 4 M10X1 10 1424.91 138 90 1.4 463 463
1787/1075G2K 1365 1075 120 1310 1130 36 36 M24 26 1218 1222 105 15 4 M8X1 8 1424 176 90 0 463 463
1787/1330G2 1475 1330 82.4 1510 1362 24 24 18.5 18.5 1439 1445 70 12.4 6 M10X1 9 1584 174 70 0 353 280
3-647G 1407 1352 100 1370 1404 18 13 M8 M10 1390 1394 63 - 8 6 4.5 1449 320 60 0 216 143
1788/1410G2 - 1410 85 1590 1454 36 36 M16 17.5 1524.6 1528.6 70 15 - - 10 1676.4 160 70 0 395 312
1787/1640G 2050 1640 160 1990 1710 30 30 28 28 1844 1856 140 20 2 M14X1.5 10 2108 210 105 -0.6 1118 1264
1787/1700 1945 1700 120 1900 1750 24 24 M18 21 1825 1845 110 10 4 M10X1 5 1970 392 35 0 405 516
1789/1700GM 2052 1700 100 1980 1780 24 24 20 M18 1878 1882 90 10 4 M14X1.5 5 2080 414 50 0 551 678
1787/2650G2 2885 2650 100 2850 2700 48 48 M20 M20 2777 2781 80 10 6 ZG1/4in 12 2949.6 244 80 0 913 751

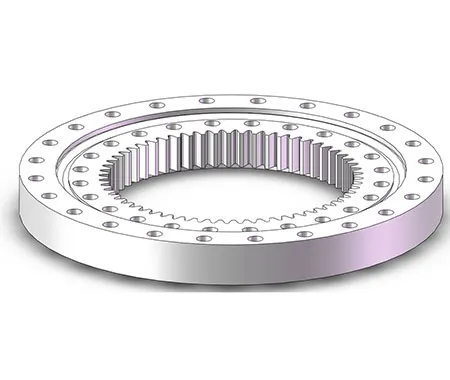

Wälzlager mit internem Getriebe
Wälzlager mit internem Getriebe

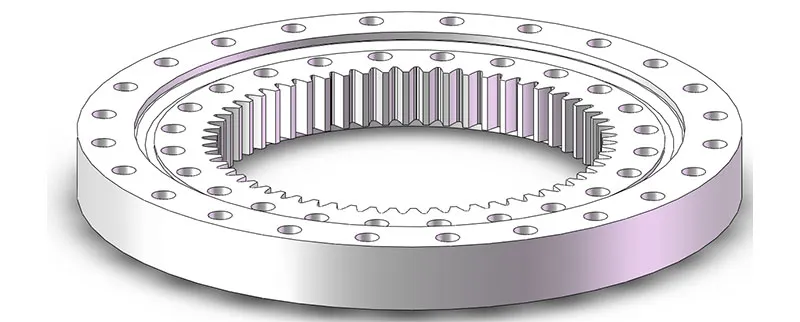

In diesen Wälzlagern sind die Zahnräder innen, sodass auch der Zahnradeingriff innen sitzen kann. Hierbei wird viel Platz gespart und weniger Platz bei der Montage benötigt, sodass sich diese Lager besonders für Anwendungen mit wenig Platz eignen.

Anfrage
Technische Parameter

Die folgenden Spezifikationen basieren auf einer früheren Version unseres Katalogs. Falls Sie aktuelle Daten oder individuelle Konfigurationen benötigen, kontaktieren Sie uns gerne direkt.

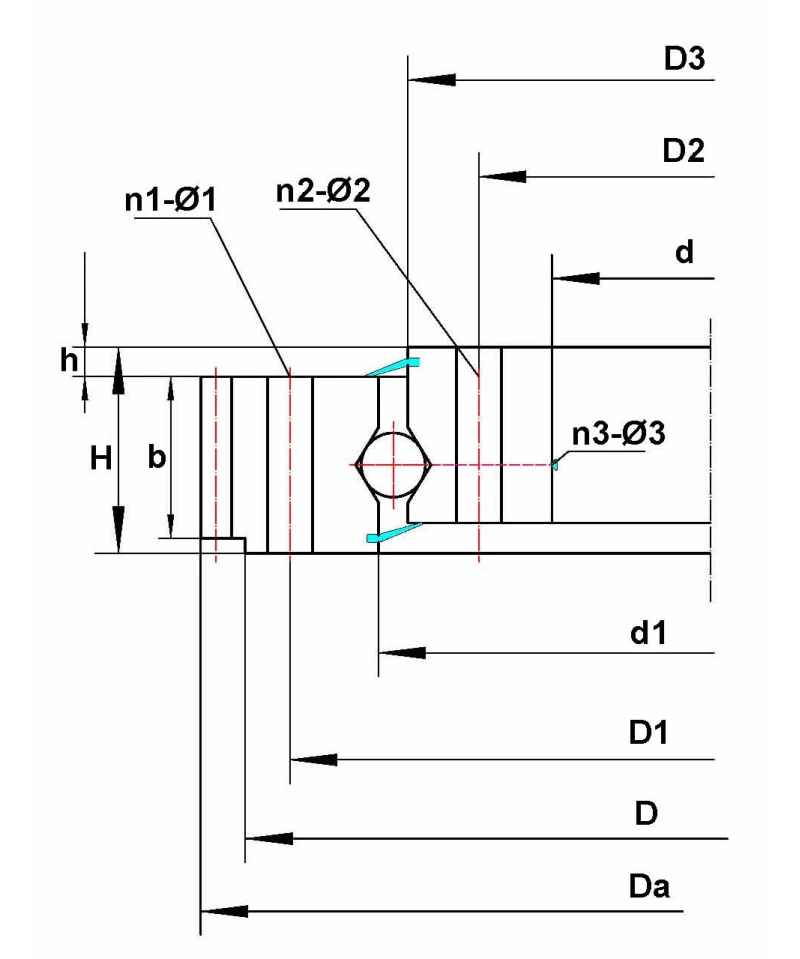

Bezeichnung Grenzabmessungen Bohrungsdurchmesser Konstruktionsmaße Getriebeparameter Grundlastwerte Masse
D d H D1 D2 n1 n2 ⌀1 ⌀2 D3 d1 H1 h n3 ф3 m da Z b x Coa
mm
mm mm mm mm mm mm 104N kg
2788/850K 976 850 80 - - - - - - 916 919 80 - - - 2 916 456 20 0 174 117
3-646G2 1200 - 56 1170 1044 16 24 17.5 10.5 1088 1092 46 12 4 M8X1 6 985 166 44 0 210 84.1
2782/1000GK 1270 1000 100 1220 1050 24/2X2 24/2X2 17/M12 17/M12 1133 1137 85 15 2 M10X1 6 972.6 164 70 0 384 322
2787/1210G2 1530 1210 122 1480 1260 40 40 26 26 1368 1372 108 12 4 M10X1 10 1164 118 80 0 713 540
2787/1400GK 1715 1400 110 1660 1460 24 24 M20 M20 1558 1562 95 15 2 M12X1.25 6 1364.5 230 77 -0.35 365 545
2787/1400GK1 1715 1400 110 1660 1460 24 24 23 23 1558 1562 95 15 2 M10X1 6 1364.5 230 77 -0.35 365 545
2787/1440 1780 1440 100 1730 1494 48 48 22 M20 1618 1622 85 10 4 M12X1.25 8 1400 177 50 0 503 545
2787/1440G 1780 1440 100 1730 1494 48 48 22 M20 1618 1622 85 10 4 M12X1.25 8 1400 177 50 0 578 554
2768/1440G 1780 1440 104 1730 1494 48 48 22 M20 1613 1627 87 10 6 M12X1.25 8 1400 177 52 0 578 555
2787/1525G2 1875 1525 140 1815 1585 42 42 29 29 1698 1702 122 17 4 M12X1.25 16 1452.33 92 110 0.35 873 1019
2788/1712 2050 1790 112 2006 1847 36 72 22 22 1925 1926 92 12 18 M10X1 16 1712 108 100 -0.5 604 663
2789/2230 2488 2230 160 2445 2275 48 48 M20 M22 2337.5 2342.5 135 5 8 ZG1/4in 18 2144.25 121 145 0 1247 1114
2789/2240G2 2500 2240 140 2454 2280 56 56 M24 M24 2357.5 2362.5 115 5 8 M14X1.5 18 2145.6 121 125 0 856 1161
2789/2735 2990 2735 160 2954 2770 48 48 M20 M24 2835 2845 135 5 8 ZG1/4in 22 2624.62 121 144 0 1559 1457
2788/1712 2050 1790 112 2006 1847 36 72 22 22 1925 1926 92 12 18 M10X1 16 1712 108 100 -0.5 604 663
2789/2230 2488 2230 160 2445 2275 48 48 M20 M22 2337.5 2342.5 135 5 8 ZG1/4in 18 2144.25 121 145 0 1247 1114
2789/2240G2 2500 2240 140 2454 2280 56 56 M24 M24 2357.5 2362.5 115 5 8 M14X1.5 18 2145.6 121 125 0 856 1161
2789/2735 2990 2735 160 2954 2770 48 48 M20 M24 2835 2845 135 5 8 ZG1/4in 22 2624.62 121 144 0 1559 1457

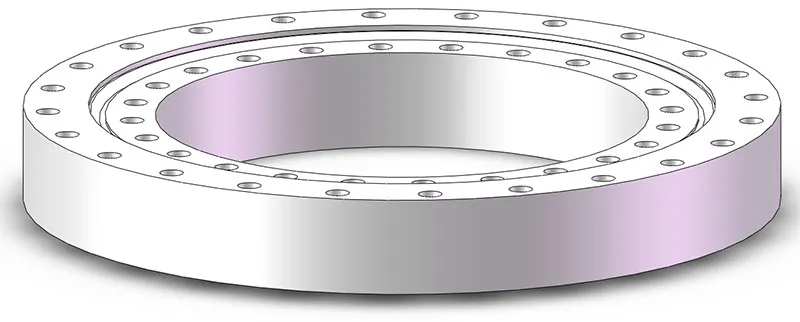

Wälzlager/ Gleitlager ohne Getriebe
Wälzlager/ Gleitlager ohne Getriebe

Diese Wälzlager oder Gleitlager haben glatte Innen- und Außenringe ohne Zahnräder. Sie werden für Anwendungen eingesetzt, bei denen keine Interaktion mit Getrieben notwendig ist. Sie lassen sich leicht einbauen und sind eine simple Lösung.

Anfrage
Technische Parameter

Die folgenden Spezifikationen basieren auf einer früheren Version unseres Katalogs. Falls Sie aktuelle Daten oder individuelle Konfigurationen benötigen, kontaktieren Sie uns gerne direkt.

Bezeichnung Grenzabmessungen Bohrungsdurchmesser Konstruktionsmaße Grundlastwerte Masse
D d H D1 D2 n1 n2 ⌀1 ⌀2 D3 d1 H1 h n3 ⌀3 Coa kg

mm
mm mm mm mm 104N
116752 480 260 60 444 296 16 16 14 14 360 380 60 - - - 75.4 55
116752K 480 260 60 - - - - - - 360 380 60 - - - 75.4 58.6
176792 590 460 45 570 488 8 12 M10 10 518 542 45 - - - 62.6 35.9
176792K 590 460 45 570 488 12 12 10 10 518 542 45 - - - 62.6 36
176792K2M 590 460 45 570 488 12 8 10 10 526 534 45 - - - 94.4 30.8
1167/530 780 530 60 740 560 20 20 17 13 645 665 35 - - - 112 103
1167/560 720 560 36 690 590 12 12 14 12 638.5 641.5 33 3 - - 70.8 40.3
1167/560K 720 560 36 690 590 12 32 M12 16 634 646 36 3 - - 70.8 39.2
1167/560M 720 560 36 690 590 12 12 14 12 638.5 641.5 36 3 - - 70.8 38.1
1168/560 780 560 60 - - - - - - 645 668 60 3 - - 224 103
11768/630 780 630 69 - - - - - - 718 722 69 - - - 111 79.4
1167/700 900 700 36 860 740 12 12 M16 17 796 804 36 3 - - 179 60
E787/760 G2 950 760 80 915 795 24 24 18 M16 853.5 856.5 71 9 4 M10X1 203 138
3-640 1000 775 64 948 802 24 12／12 M12 13/M12 878 882 49 15 2 M8X1 196 112
3-640K 1000 775 64 948 802 24 12／12 M12 13/M12 878 882 49 15 2 M8 196 112
787/800 G 1050 800 90 1012 838 30 30 20 20 923 927 76 16 3 M10X1 215 192
71769/850Y 1120 850 85 1074 924 12 12 M20 22 995 1010 85 - - - 151 248
71769/850G2K 1120 850 85 1074 924 12 12 17 22 999 1003 85 - - - 210 257
787/932G2 1200 932 120 1148 984 40 40 26 M24 1064 1068 100 20 4 G1/4in 349 328
787/960G2 1165 960 90 1135 1040 36 36 18 M16 1073 1077 78 14 6 M10X1 249 202
787/1000G2 1250 1000 100 1206 1044 12 12 18 M16 1123 1127 90 10 3 M10X1 540 283
787/1260G2 1509 1260 90 1465 1315 36 36 22 M20 1386 1389 70 14 2 ZG1/8in 378 274
71169/1400Y 1820 1400 136 1750 1470 24 24 35 35 1608 1612 136 - 4 M10X1 611 1114
71169/1400Y1 1820 1400 136 1750 1470 24 24 35 35 1608 1612 136 - 4 M10X1 1070 1120
787/1440G2 1780 1440 100 1730 1494 48 48 22 M20 1618 1622 85 15 4 M12X1.25 503 533
787/1628G2 1927 1628 130 1875 1680 36 36 26 M24 1774 1778 115 15 6 G1/4in 692 732
787/1700KM 2000 1700 150 1950 1750 24 24 21 21 1842 1858 130 20 4 M10X1 684 826
KDL 900-6 1050 832 56 1020 862 12 12 18 18 942 946 45 - 4 M6 227 52.5
LY-Q007 485 275 55 453 307 16 16 18 M16 381 386 50 5 4 M10X1 87.2 43.7
LY-Q007K 485 275 55 453 307 16 16 18 18 381 386 50 5 4 M10X1 87.2 43.7
LY-Q020 440 240 55 400 280 18 18 M20-7H 22 340 342 50 5 3 M10X1 78.2 34.7
Anwendungsbereiche

Unsere Produkte werden für Windkraftanlagen, Marineausrüstung, Tunnelbohrmaschinen und Baumaschinen eingesetzt. Vor allem unsere Produktlösungen für Windturbinen sind beliebt auf dem Markt und bekannt für ihre individuelle Anpassbarkeit an Kundenanforderungen.

 Mehr erfahren
Wälzlager für Kräne Wälzlager für Kräne
Wälzlager für Bagger Wälzlager für Bagger
Wälzlager für Schaufelradbagger Wälzlager für Schaufelradbagger

Unsere Drehverbindungen werden aus 42CrMo (42CrMo4) gefertigt – ein hochfester, zäher legierter Vergütungsstahl mit Chrom- und Molybdänanteil, der sich ideal für Großwälzlager eignet. Zur Erhöhung der Haltbarkeit und Korrosionsbeständigkeit werden die Laufbahnen mittelwellenerwärmt und induktiv gehärtet.

Absolut. Unsere Vierpunktlager kommen branchenübergreifend zum Einsatz – etwa in der Bauindustrie (z. B. Krane, Bagger), in der Windkraft, in Hafenanlagen und sogar in medizinischen Geräten.

Diese Serie umfasst drei Bauformen:
  • Mit Innenverzahnung
  • Mit Außenverzahnung
  • Ohne Verzahnung

Für Anwendungen mit begrenztem Platzangebot empfehlen wir die Variante mit Innenverzahnung, da die Verzahnung innerhalb des Lagers erfolgt und somit weniger Bauraum benötigt wird als bei außenverzahnten Modellen.

Xinqianglian wurde 2005 gegründet und verfügt über 20 Jahre Erfahrung in der Forschung, Herstellung und dem Vertrieb von Großwälzlagern und Windkraftlagern. Wir sind durch führende Klassifikationsgesellschaften zertifiziert, darunter ABS, BV, DNV, KR, NK, CCS und LR. Zudem erfüllen wir die Normen ISO 9001, ISO 14001 und OHSAS 18001 – für höchste Qualität und strenge Prozesskontrolle.
