Hauptlager für Windkraftanlagen
Einreihige/ zweireihige Kegelrollenlager für die Hauptschafte von Windkraftanlage
-

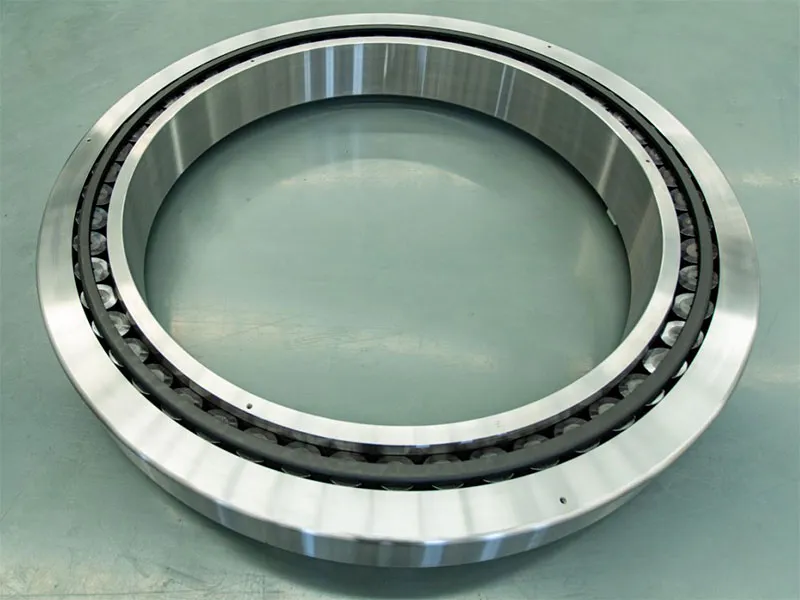

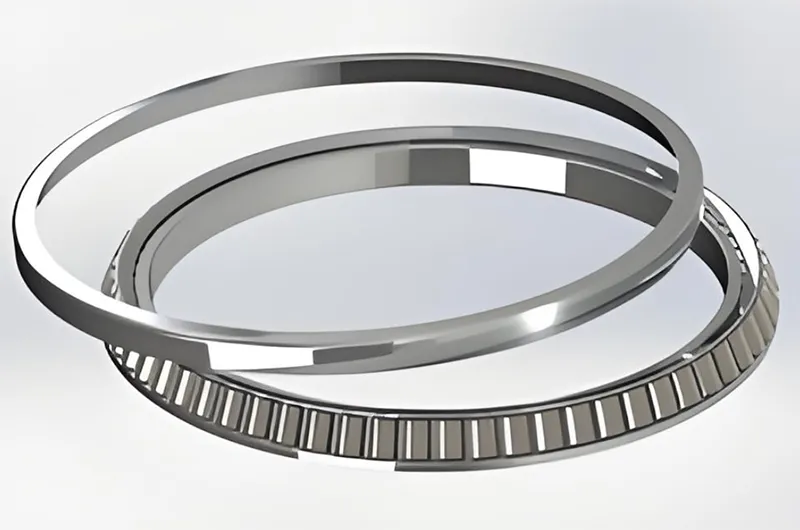

Einreihige Kegelrollenlager sind zur Aufnahme von Radial- und Axiallasten am Hauptschaft von Windrädern geeignet. Diese Rollendrehverbindungen haben einen konischen Innen- und Außenring, einen Käfig und Kegelrollen als Wälzkörper. Aufgrund dieser Bauweise kann der Innenring mit Rollen und Käfig separat vom Außenring montiert werden, was für höchste Flexibilität bei der Installation sorgt. Diese Lager kommen in Paaren und das Lagerspiel muss bei der Installation genau angepasst werden um beste Leistung zu ermöglichen.

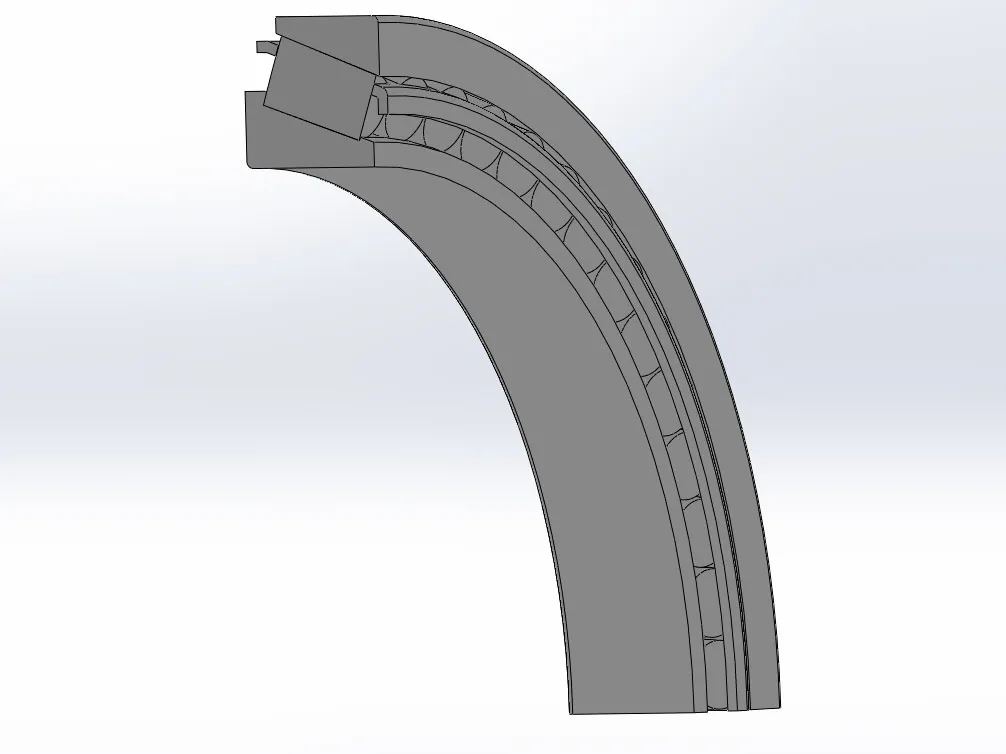

Die Kegelflächen der Innen- und Außenringe sind so gebaut, dass ihre Maßhilfslinien an einem einzelnen Punkt der Lagerachse zusammenkommen. Präzise Anpassung garantiert reibungslosen Betrieb, damit die Lager kombinierte Belastungen aufnehmen können. Das Lagerdesign ist perfekt für Windkraftanlagen, in denen gleichzeitig Axial- und Radiallasten aufgenommen werden müssen um konsistenten und zuverlässigen Betrieb zu ermöglichen.
LYXQL hat sich auf die Produktion von einreihigen und zweireihigen Kegelrollenlagern spezialisiert, die den hohen Anforderungen von Windkraftanlagen gerecht werden. Diese Rollenlager sind beliebt, weil sie starke Belastungen aufnehmen und auf lange Sicht zuverlässigen, effizienten und stabilen Betrieb von Windrädern ermöglichen.

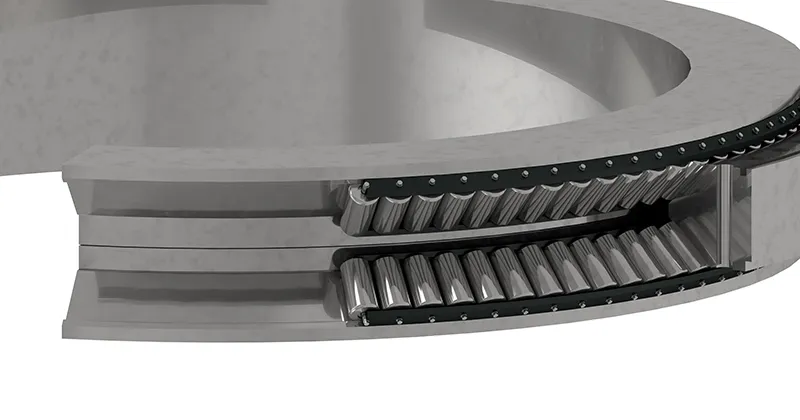

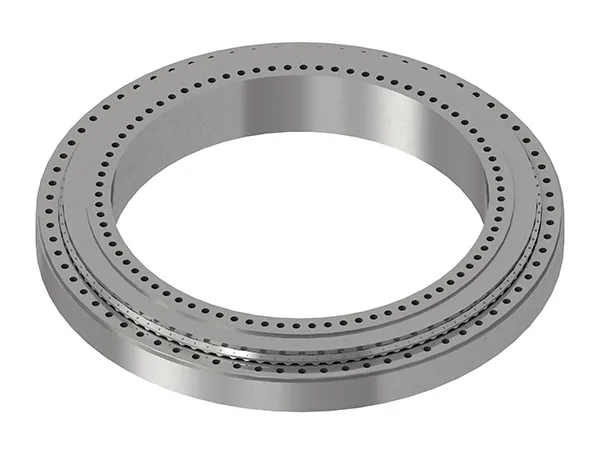

Zweireihige Kegelrollenlager verteilen effizient Radial- und Axiallasten und machen sie zur perfekten Wahl für verschiedene Anwendungen. Diese Lager bestehen aus Innenring, Außenring und mehreren Sets Kegelrollen, die in gleichmäßigen Abständen angeordnet sind.
Die konischen Rollen schaffen einen starken Oberflächenkontakt mit den Laufbahnen, sodass starke Axial- und Radiallasten aufgenommen werden können. Durch den zweireihigen Aufbau werden starke Belastungskapazität und Stabilität erreicht, welche für schwierige Anwendungen notwendig sind.
Diese Lager werden in die Hauptschafte von Windkraftanlagen eingebaut und garantieren stabile und geschmeidige Anwendungen unter verschiedenen Bedingungen. Diese Kegelrollenlager verteilen die einwirkenden Kräfte effizienz und sorgen für bessere Leistung und längere Haltbarkeit der Maschinen, in denen sie eingebaut werden.
Sowohl die einreihigen als auch zweireihigen Kegelrollenlager können nach Maß gefertigt werden um spezifischen Kundenanforderungen nachzukommen. Wir können verschiedene Materialien einsetzen, z.B. aufgekohlter Stahl, bainitischer Stahl und gehärtete Stahllegierungen.
LYXQL hat diese Hauptlager bereits an viele Windkraftunternehmen ausgeliefert, darunter Ming Yang, Envision Group, SANY und DEC. Unser Unternehmen hat diese Lager für Windkraftanlagen mit einer Leistung von 3MW bis 25MW designt und zugeliefert. Unsere Fähigkeit Sonderanfertigungen gemäß der individuellen Kundenanforderungen vorzunehmen führt zu höchster Effizienz und Zuverlässigkeit im Maschinenbetrieb auf Kundenseite.
Am 28. Juli 2022 haben wir ein Hauptlager für eine Offshore-Windkraftanlage mit 12MW Leistung gefertigt. Dieses Lager hat einen Durchmesser von 3.5m und wiegt über 14T. Das zweireihige Kegelrollenlager wurde für harsche Bedingungen angepasst und kann Kippmomenten bis zu 47,500 KNM standhalten. Damit diese Lager solcherlei extremen Umweltbedingungen standhalten können, nutzen wir Induktionshärtemethoden um besonders tief gehärtete Laufbahnen zu fertigen, die höchste Belastungskapazität bieten.
Dreireihige Zylinderrollenlager sind robust designt mit 2 Reihen Axialrollen und 1 Reihe Radialrollen. Sie können mit Außenring und inegriertem Innenring oder umgekehrt konfiguriert werden, je nach Anforderungen.
Rotorblattlager oder Blattlager sind wichtige Bauelemente moderner Windräder. Sie verbinden Rotornabe und Rotorblätter und erlauben die notwendige Oszillation zur Erzeugung von Windenergie.
Zweireihige Vierpunktlager halten den Belastungen im Rotorblattsystem von Windkraftanlagen stand. Sie bestehen aus zwei Reihen Stahlkugeln, die sich über eine Vierpunkt-Laufbahn bewegen, sodass sie simultan Axial- und Radiallasten aufnehmen können.
Die Azimutlager werden für die Nachführung zur Windrichtung eingesetzt und stützen das gesamte Gewicht des Hauptantriebsystems der Windkraftanlage. Sie sind so gefertigt, dass sie den stärksten statischen und dynamsichen Belastungen standhalten können, z.B.
